L'architecture
Philosophie:
- Solution compacte et légère sans câblage lourdingue
- Une régie façade indépendante de la régie retours

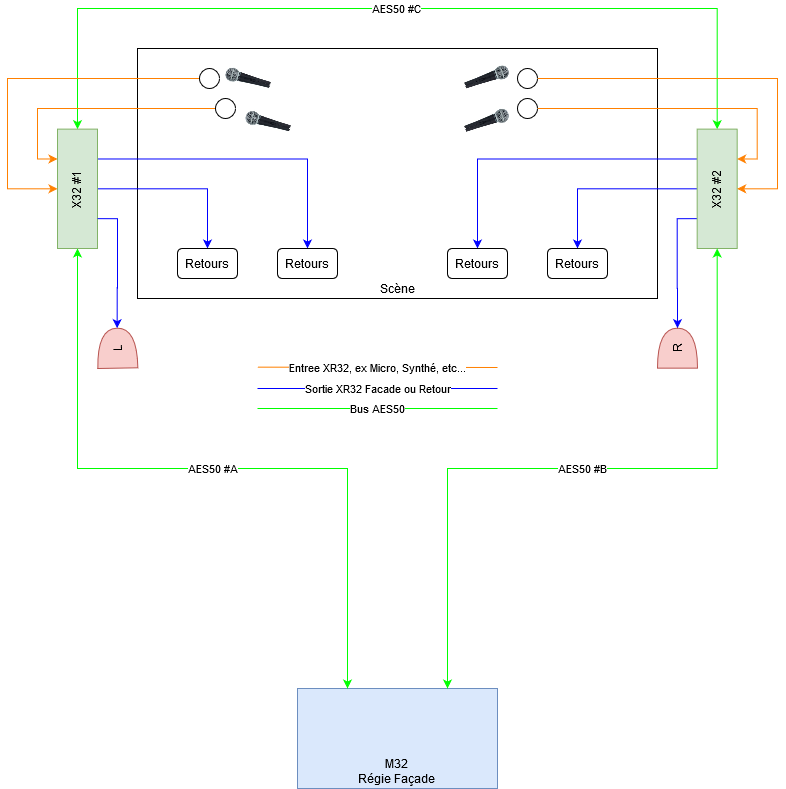

Principe:
- Une régie façade sur M32, une régie retours sur tablette.
- Une X32R côté cour, une X32R côté jardin
- Un anneau de bus AES50 (en vert) pour router tous les signaux audio à toutes les boîtes
- Des signaux analogiques en entrée (orange) et en sortie (bleu) les plus courts possibles
Le Rack XR32
Contraintes : Solution en 2 blocs adaptables entre la diffusion en presta & installation dans 2 salles de répétition en statique au studio.
Principe : 2 Racks 4U 60cm our une XR32 + un tiroir 1U pour la Tablette de contrôle. Pour le câble, des enrouleurs de 75m à connectique RJ45 Neutrik-etherCON faits pour passer de l'AES50.
Du solide, du fonctionnel!
En y réfléchissant, le tiroir est indispensable, ça te permet:
- d'avoir une solution “road-friendly” en habillant le tiroir avec une mousse conformée à la tablette
- d'avoir un endroit ou imposer le rangement de la tablette quand tes racks sont en mode “local de repete” à la maison (la tablette ne trainera pas!)
- de charger la tablette en position rangement en passant un cable USB 5V : la tablette est maintenue en condition optimale
- option à regarder: tiroir fermant à clef, comme ca quand tu es sur presta et que tu veux aller prendre un café, la tablette est sous clef…
Devis continu
Première estimation du matériel à prendre côté Thomann:
